| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | InterLED |
| Πιστοποίηση: | RoHS |
| Αριθμό μοντέλου: | BD3-3611XX-C11 |
| Ποσότητα παραγγελίας min: | 2000 |
| Συσκευασία λεπτομέρειες: | Χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 3-4 εβδομάδες |
| Clour: | Άσπρος, κόκκινος, μπλε… | Μοντάρισμα: | THT (τεχνολογία μέσω-τρυπών) |
|---|---|---|---|
| Λειτουργία: | Γραφική παράσταση | Χρώμα: | Όλα τα χρώματα |
| Κοινή καρφίτσα: | Κοινές άνοδος/κάθοδος | Γίνοντας μέσα: | Κίνα |
| Διάρκεια ζωής: | 50000HOURS | COEM Ή ODM: | Ναι, ναι. |
| Εφαρμογή: | Εσωτερικός |

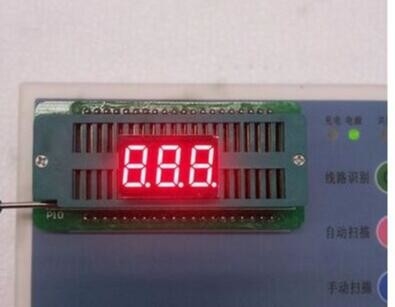

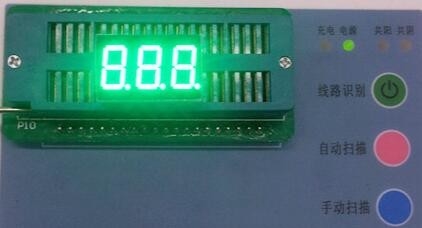

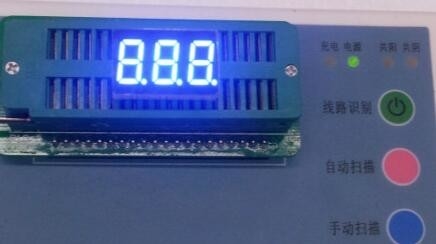

Τριψήφια οθόνη επτά τμημάτων εσωτερικού χώρου Smd 0,36 ιντσών
Χαρακτηριστικά
• Ύψος ψηφίου 0,36 ίντσες (9,2 mm).
• Lifttime 30000 HRS
• Συμβατό με RoHS.
• Χαμηλή κατανάλωση ενέργειας.
• Εύκολη τοποθέτηση σε πλακέτα υπολογιστή.
Περιγραφές
• Οθόνη SMD τριψήφιων 0,36 ιντσών
• Κοινή Άνοδος ή Κοινή Κάθοδος
• Χρώμα εκπομπής: Καθαρό πράσινο, κίτρινο πράσινο, κίτρινο, πορτοκαλί, πορτοκαλί, κόκκινο, βαθύ κόκκινο
• Standard: Γκρι πρόσωπο, λευκό τμήμα.
| ■ Απόλυτη μέγιστη βαθμολογία (Ta=25℃): | |||||||||||||||||||||||||||||||||||
| Παράμετρος | Σύμβολο | χρώμα | Κατάσταση | Εκτίμηση | Μονάδα | ||||||||||||||||||||||||||||||
| Διαρροή ισχύος ανά τμήμα | Π.Δ | Μπλε | ─ | 45 | mW | ||||||||||||||||||||||||||||||
| Προώθηση ρεύματος ανά τμήμα | ΑΝ | Μπλε | ─ | 15 | mA | ||||||||||||||||||||||||||||||
| Υποβάθμιση του If Per Segment | △ΕΑΝ | Μπλε | Ta≧25℃ | 0,20 | mA/ | ||||||||||||||||||||||||||||||
| Μπροστινό ρεύμα αιχμής ανά τμήμα | IFP | Μπλε | 1/10 Duty 10KHz | 100 | mA | ||||||||||||||||||||||||||||||
| Αντίστροφη τάση ανά τμήμα | VR | Μπλε | ─ | 5 | V | ||||||||||||||||||||||||||||||
| Εύρος θερμοκρασίας λειτουργίας | Τοπρ | ─ | ─ | -35~+85 | ℃ | ||||||||||||||||||||||||||||||
| Εύρος Θερμοκρασίας Αποθήκευσης | Tstg | ─ | ─ | -35~+85 | ℃ | ||||||||||||||||||||||||||||||
| ■ Βαθμολογία ηλεκτρικών/οπτικών χαρακτηριστικών (Ta=25℃): | |||||||||||||||||||||||||||||||||||
| Είδος | Σύμβολο | Τοποθεσία | χρώμα | Συνθήκη δοκιμής | Εκτίμηση | Μονάδα | |||||||||||||||||||||||||||||
| Μπροστινή τάση | VF | Ανά seg | Μπλε ή άλλο | IF=5mA | 2.6 | 2.9 | 3.2 | V | |||||||||||||||||||||||||||
| Αντίστροφο ρεύμα | Ανά seg | Μπλε ή άλλο | VR=5V | — | — | 100,0 | μ.Α | ||||||||||||||||||||||||||||
| Φωτεινή ένταση | IV | Ανά seg | Μπλε ή άλλο | IF=5mA | — | 15 | — | mcd | |||||||||||||||||||||||||||
| Μήκος κύματος | λD | Ανά seg | Μπλε ή άλλο | IF=5mA | — | 460 | — | nm | |||||||||||||||||||||||||||
| Μισό πλάτος φασματικής γραμμής | △λ | Ανά seg | Μπλε ή άλλο | IF=5mA | — | 20 | — | nm | |||||||||||||||||||||||||||
| Λόγος αντιστοίχισης φωτεινής έντασης (τμήμα προς τμήμα) | IV-M | — | — | IF=5mA | — | — | 2:1 | — | |||||||||||||||||||||||||||
| ■ Συνθήκες συγκόλλησης: | |||||||||||||||||||||||||||||||||||
| Συγκόλληση με το χέρι | 295℃±5℃ σε 3 δευτερόλεπτα | ||||||||||||||||||||||||||||||||||
| Κολλήσεις εμβάπτισης | 260℃±5℃ σε 5 δευτερόλεπτα | ||||||||||||||||||||||||||||||||||
| Αυτόματη συγκόλληση | 70℃~80℃ σε 30 δευτερόλεπτα συγκόλληση 245℃±5℃ σε 5 δευτερόλεπτα | ||||||||||||||||||||||||||||||||||
